Fonte de alimentação a laser CO2 MYJG100W com display atual

Fonte de alimentação a laser CO2 MYJG100W com display atual

$119-139 /Piece/Pieces

Tipo de pagamento:	T/T
Incoterm:	FOB,CIF,EXW,FCA,DDP
Quantidade de pedido mínimo:	1 Piece/Pieces
transporte:	Ocean,Land,Air,Express
porta:	Qingdao,Shanghai,Tinajin

Option:

MYJG100W AC220V
MYJG100W AC110V

Contato Agora

Descrição do produto

Atributos do produto

Modelo: MYJG100W

marca: ZYE

Origin: ShandongChina

Certificação: ISO/CE

Lugar De Origem: China

Estado: Novo

Período De Garantia: 6 meses

Inspeção De Fábrica De Vídeo: Forneceu

Relatório De Teste Mecânico: Forneceu

Tipo De Marketing: Produto Comum

Principal Ponto De Venda: Fácil de operar

Localização Do Showroom (em Quais Países Existem Salas De Amostra No Exterior): Nenhum

Serviço Fora Da Garantia: Suporte online, Suporte técnico de vídeo

Setor Aplicável: Uso doméstico, Oficinas de conserto de máquinas, Energia e Mineração, Oficinas de material de construção, Planta de manufatura

Onde Fornecer Serviços Locais (em Quais Países Existem Pontos De Atendimento No Exterior): Nenhum

Product Model: MYJG100W

Rated Application: 100W CO2 laser equipme

Input Voltage Options: AC110V or AC220V

Maximum Output Voltage: 30kV

Maximum Output Current: 30mA

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	1 peça por caixa pequena, 5 peças por caixa grande
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

Teste de fonte de alimentação a laser CO2 e processo de envelhecimento antes do envio



Descrição do produto

Detalhes do produto

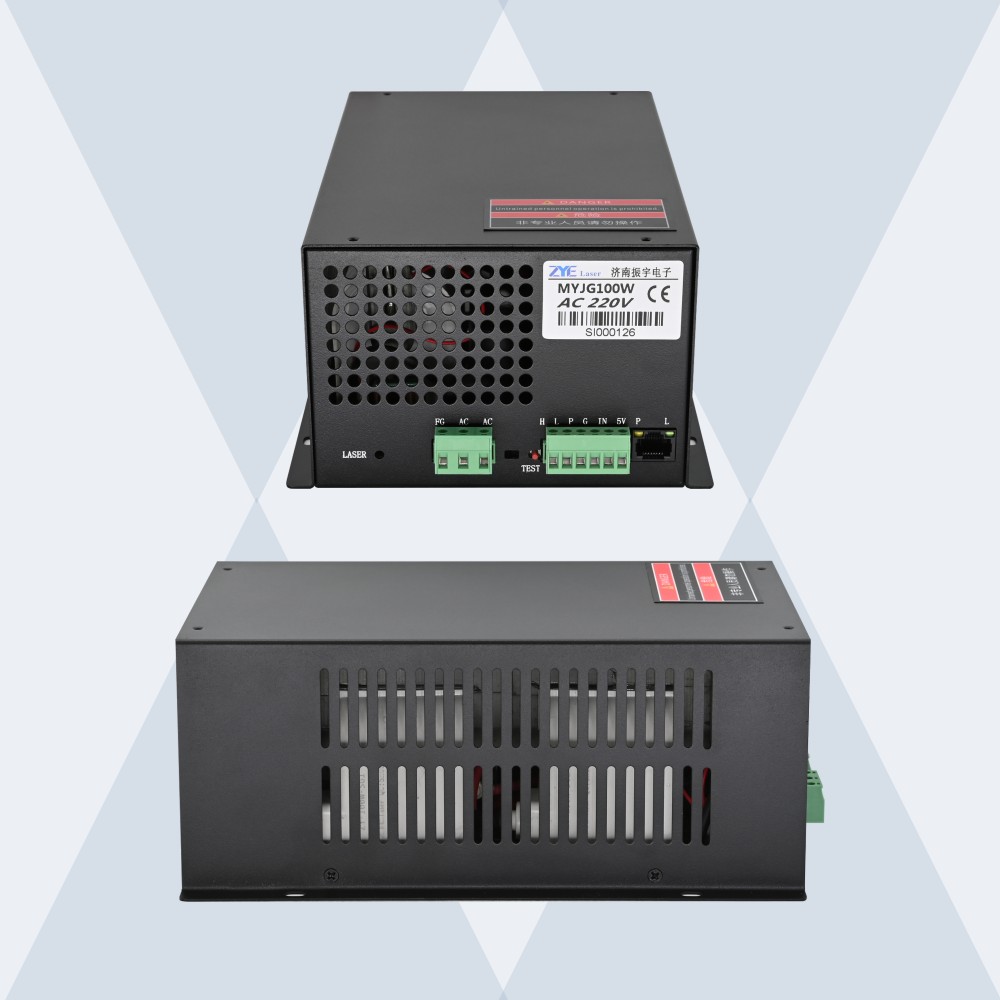

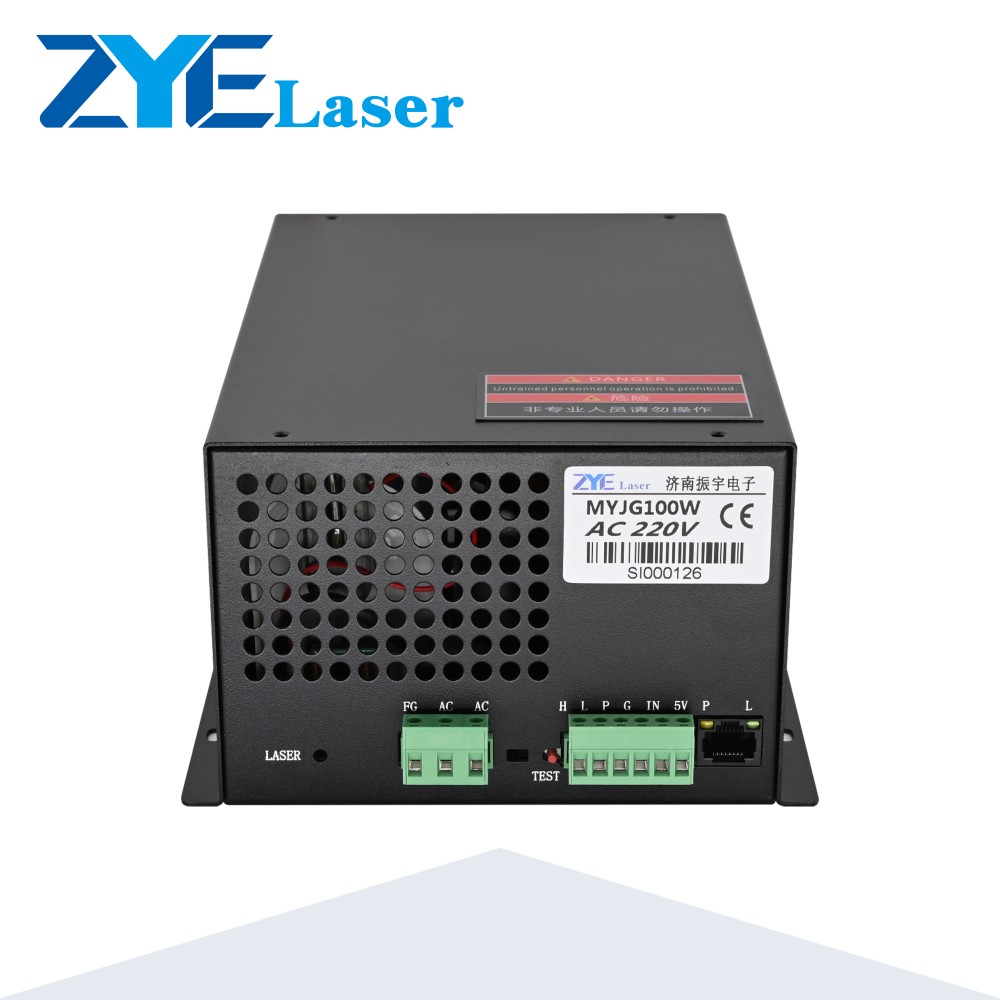

Fonte de alimentação a laser CO2 MYJG100W com display atual

A MYJG100W é uma fonte de alimentação para laser CO2 de alta tensão desenvolvida para sistemas de tubo laser CO2 de vidro de 100W. Pode ser utilizado em máquinas de gravação e corte a laser CO2 compatíveis, bem como para substituição de fontes de alimentação e montagem de equipamentos.

A fonte de alimentação fornece uma saída máxima de 30kV e 30mA. Ele suporta controle de potência de 0–5 V e inclui entradas de disparo de laser ativo-baixo e ativo-alto, permitindo trabalhar com diferentes configurações de controle de máquina compatíveis.

Várias opções de exibição de corrente estão disponíveis, incluindo um display digital, um LCD integrado e um controlador LCD externo. O controlador externo permite o ajuste da corrente rotativa e a exibição da corrente operacional em tempo real, tornando a configuração da corrente e os testes da máquina mais convenientes.

Antes de fazer o pedido, confirme a potência do tubo laser, a tensão de entrada CA, o sinal de controle, as definições dos terminais e as dimensões de instalação.

Principais recursos

Projetado para sistemas laser CO2 de 100 W

O MYJG100W foi projetado para equipamentos que utilizam um tubo laser de CO2 de vidro de 100W. A correspondência correta entre a fonte de alimentação e o tubo laser é importante para uma operação estável e proteção do tubo.

Saída máxima de 30kV e 30mA

A tensão máxima de saída especificada é 30kV, com corrente de saída máxima de 30mA. A corrente operacional deve ser ajustada de acordo com os requisitos do tubo laser instalado.

Configurações opcionais de exibição atual

Diferentes configurações de monitoramento de corrente estão disponíveis:

Exibição digital atual
Visor LCD integrado
Controlador LCD externo
Versão padrão sem display

A configuração necessária deve ser confirmada antes do pedido.

Ajuste de corrente externa

O controlador LCD externo opcional suporta ajuste de corrente rotativa e exibição de corrente em tempo real. Pode ser instalado onde seja mais fácil para o operador observar e ajustar a corrente de trabalho.

Múltiplas entradas de disparo de laser

A fonte de alimentação fornece entradas de disparo de laser ativo baixo e ativo alto para sistemas de controle de máquina compatíveis.

Entrada de proteção de água

É fornecida uma entrada de proteção ativa de água baixa. Quando conectado corretamente ao circuito de proteção contra água da máquina, pode ajudar a impedir a operação do laser quando o sinal de proteção necessário não estiver presente.

Função de teste de detecção de falhas

A chave de teste integrada pode ser usada durante o diagnóstico de falhas para ajudar a verificar se a fonte de alimentação pode produzir uma saída de disparo de laser. Os testes devem ser realizados por pessoal qualificado em condições operacionais seguras.

Conexão removível de alta tensão

O cabo de extensão de alta tensão removível e giratório facilita a instalação e o roteamento de cabos de alta tensão dentro de máquinas a laser compatíveis.

Resfriamento por Ventilador

O MYJG100W usa resfriamento por ventilador para suportar a dissipação de calor durante a operação. Deve ser mantido espaço de ventilação adequado ao redor da fonte de alimentação.

Especificações Técnicas

Specification	MYJG100W
Product Model	MYJG100W
Rated Application	100W CO2 laser equipment
Input Voltage Options	AC110V or AC220V
Input Frequency	47–440Hz
Maximum Output Voltage	30kV
Maximum Output Current	30mA
Efficiency	90%
Power Control Signal	0–5V
High-Level Control Voltage	≥3V
Low-Level Control Voltage	≤0.7V
Laser Trigger Inputs	Active-low and active-high
Water-Protection Input	Active-low / ground-effective
Overcurrent Protection	130% of maximum current
Open-Circuit Protection	Yes
Cooling Method	Fan cooling
Operating Temperature	−30°C to +65°C
Relative Humidity	20–85% RH, non-condensing

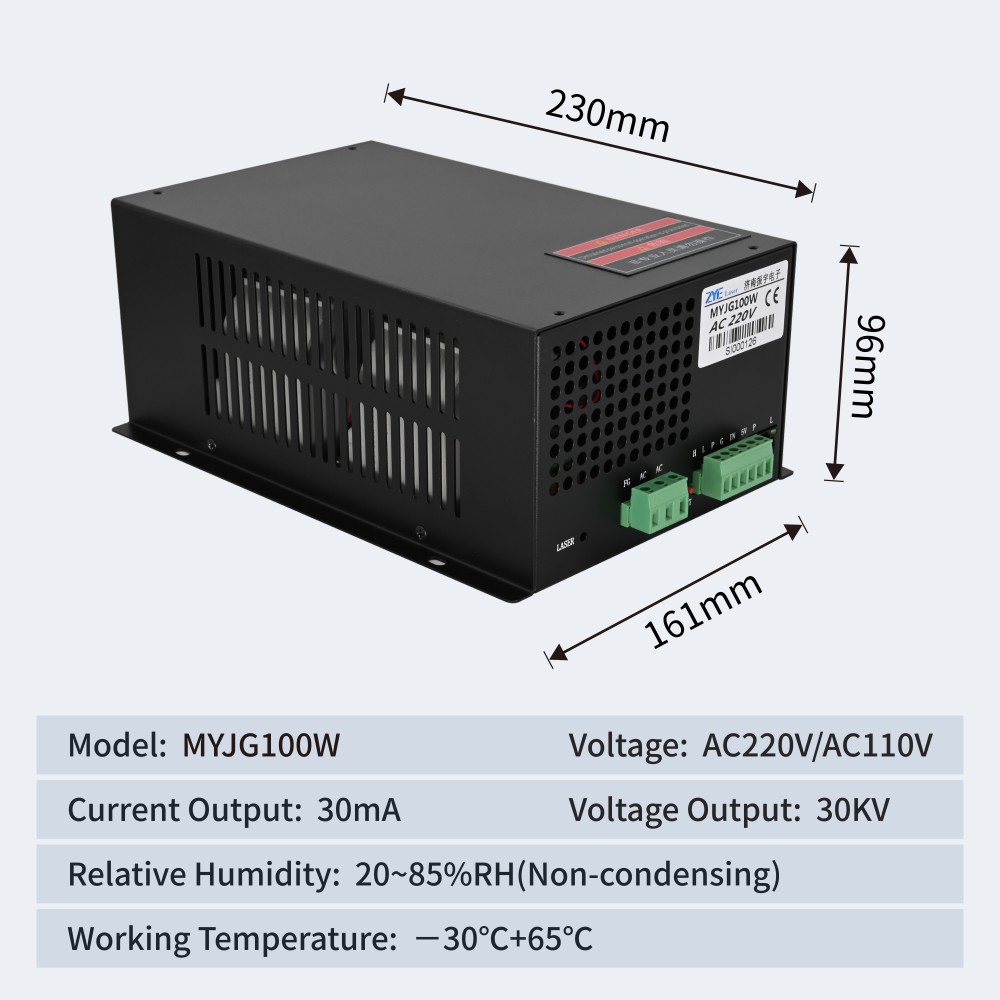

Product Dimensions	230 × 161 × 96mm
Display Options	Digital display, built-in LCD or external LCD
Test Function	Power supply fault-detection switch
High-Voltage Connection	Detachable rotatable extension cable

Nota sobre tensão de entrada: AC110V e AC220V são versões de entrada diferentes. Especifique a versão necessária ao solicitar um orçamento. Não presuma que uma unidade suporta automaticamente ambas as tensões.

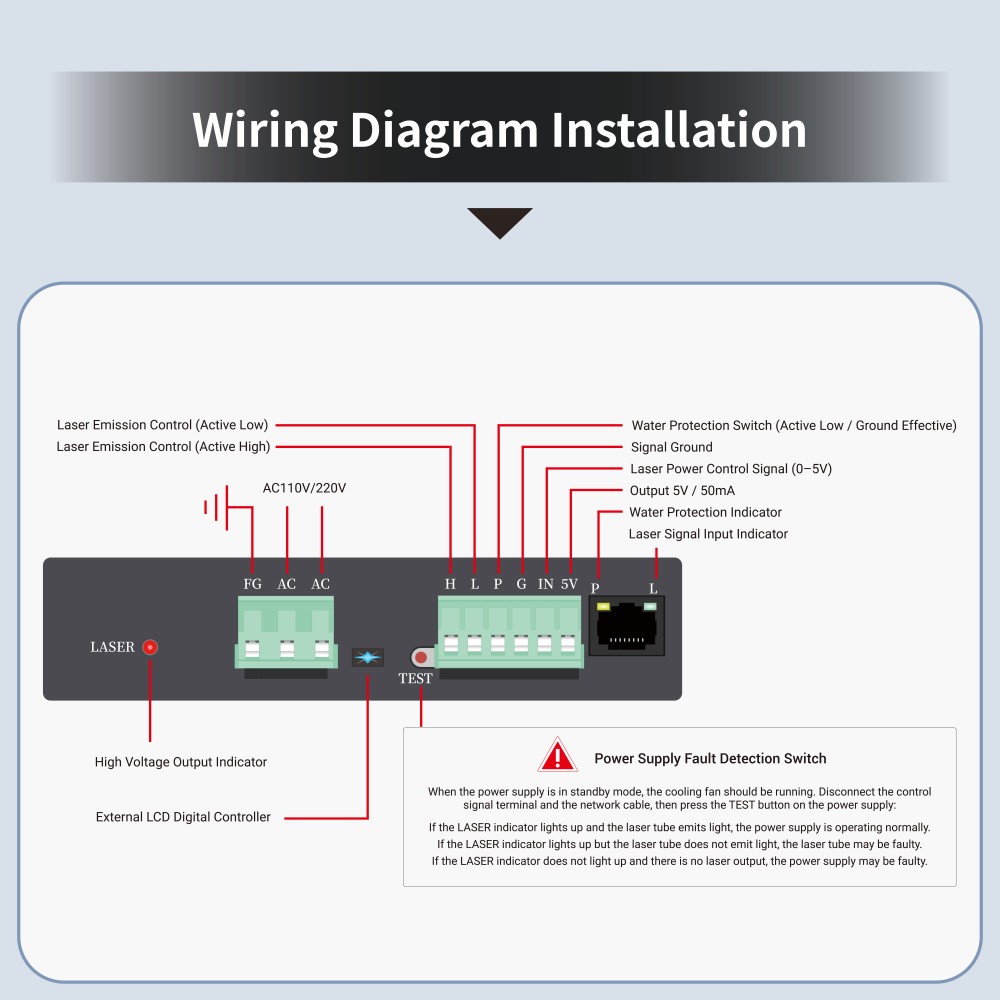

Informações de controle e conexão

O MYJG100W inclui terminais de controle de baixa tensão para disparo de laser, ajuste de potência e sinais de proteção.

As funções disponíveis incluem:

Controle de potência do laser de 0–5V
Gatilho de laser ativo-baixo
Gatilho de laser ativo-alto
Entrada de proteção contra água
Terra de sinal
Chave de teste da fonte de alimentação
Entrada CA e conexões de aterramento
Conexão de tubo laser de alta tensão

Os nomes dos terminais e as posições de conexão devem ser verificados em relação ao diagrama de fiação real do produto antes da instalação. Não conecte os fios com base apenas na posição do terminal de uma fonte de alimentação diferente.

Compatibilidade e seleção de produtos

Este produto destina-se a sistemas de tubo de laser CO2 de vidro de 100 W compatíveis. A compatibilidade não deve ser determinada apenas pela área de trabalho da máquina, pela aparência do conector ou pelas dimensões da fonte de alimentação externa.

Antes de selecionar o MYJG100W, confirme as seguintes informações:

1.A potência nominal do tubo laser CO2 instalado

2. O modelo e as especificações na etiqueta original da fonte de alimentação

3. Entrada AC110V ou AC220V necessária

4. Tensão e corrente máxima de saída

5.Sinal de controle da máquina e método de disparo

6. Requisitos de sinal de proteção contra água

7. Definições dos terminais e disposição da fiação

8.Espaço de instalação disponível

9.Configuração de exibição atual necessária

Se o MYJG100W estiver sendo usado como substituto, envie fotos nítidas da etiqueta antiga da fonte de alimentação, dos terminais de fiação e da etiqueta do tubo laser para verificação do modelo.

Aplicações Típicas

O MYJG100W pode ser considerado para equipamentos compatíveis como:

Máquinas de gravação a laser CO2 de 100 W
Máquinas de corte a laser CO2 de 100 W
Equipamento de corte e gravação em acrílico
Máquinas de corte e gravação de madeira
Equipamento de processamento de couro e não metálico
Máquinas de produção de publicidade e sinalização
Fabricação de máquinas a laser CO2
Reparação de equipamentos laser e substituição de fontes de alimentação

A capacidade real de corte ou gravação depende do tubo laser, sistema óptico, condições de resfriamento, material, configurações da máquina e outros componentes do sistema.

Por que escolher ZYE LASER

( ZYE Laser ) desenvolve e fornece fontes de alimentação a laser para equipamentos a laser CO2 e aplicações industriais.

Para a seleção do modelo MYJG100W, os clientes podem fornecer sua classificação do tubo laser, etiqueta antiga da fonte de alimentação, tensão de entrada e informações de fiação para verificação de compatibilidade. Diferentes configurações de tensão de entrada e exibição de corrente podem ser discutidas de acordo com os requisitos do equipamento.

A configuração final do produto deverá ser confirmada nos documentos de cotação ou pedido.

Perguntas frequentes

Q1: Para que tipo de tubo laser o MYJG100W foi projetado?

O MYJG100W foi projetado para sistemas de tubo de laser CO2 de vidro de 100W compatíveis. As especificações exatas do tubo, a corrente operacional máxima e os requisitos de fiação devem ser verificados antes da instalação.

Q2: Uma unidade MYJG100W suporta AC110V e AC220V?

AC110V e AC220V estão disponíveis como diferentes opções de entrada. Confirme a versão de entrada necessária antes de fazer o pedido. Não conecte a unidade a uma voltagem que não corresponda à sua etiqueta.

Q3: Qual é a saída máxima do MYJG100W?

A tensão de saída máxima confirmada é 30kV e a corrente de saída máxima confirmada é 30mA.

Q4: A fonte de alimentação inclui um display atual?

Várias configurações estão disponíveis, incluindo display digital, LCD integrado e controlador LCD externo. A versão necessária deve ser especificada antes do pedido.

Q5: O que o controlador LCD externo faz?

O controlador externo pode fornecer exibição de corrente em tempo real e ajuste de corrente rotativa. Os requisitos de compatibilidade e conexão devem ser confirmados para a configuração de fonte de alimentação selecionada.

P6: Posso substituir outra fonte de alimentação de 100 W pela MYJG100W?

Pode ser possível, mas a potência por si só não é suficiente para confirmar a compatibilidade. Verifique a tensão de entrada, a saída máxima, o sinal de controle, a entrada de proteção, as definições dos terminais, as dimensões e as especificações do tubo laser.

Q7: Esta fonte de alimentação pode aumentar a produção de um tubo laser de 80W?

Não deve ser usado para aumentar uma válvula de 80W além da corrente permitida. Corrente operacional excessiva pode encurtar a vida útil do tubo ou causar danos ao equipamento.

Q8: Que informações devo enviar para correspondência de modelo?

Envie a potência do tubo laser, etiqueta do tubo, etiqueta antiga da fonte de alimentação, tensão de entrada, fotos da fiação, dimensões de instalação e configuração de exibição necessária.

Precisa confirmar se MYJG100W se adapta à sua máquina?

Envie-nos as seguintes informações:

Potência do tubo laser e foto da etiqueta

Modelo e etiqueta antigos da fonte de alimentação

Tensão de entrada CA necessária

Fotos do terminal de fiação

Dimensões de instalação disponíveis

Configuração de exibição atual necessária

A Jinan Zhenyu Electronics verificará a configuração disponível do MYJG100W com base nas informações fornecidas.
