Principais recursos
Projetado para tubos laser CO2 de vidro de 100 W
O ZY100W destina-se a sistemas de tubo laser CO2 de vidro de 100 W compatíveis. A corrente operacional permitida e as especificações elétricas permitidas do tubo laser devem ser verificadas antes da instalação.

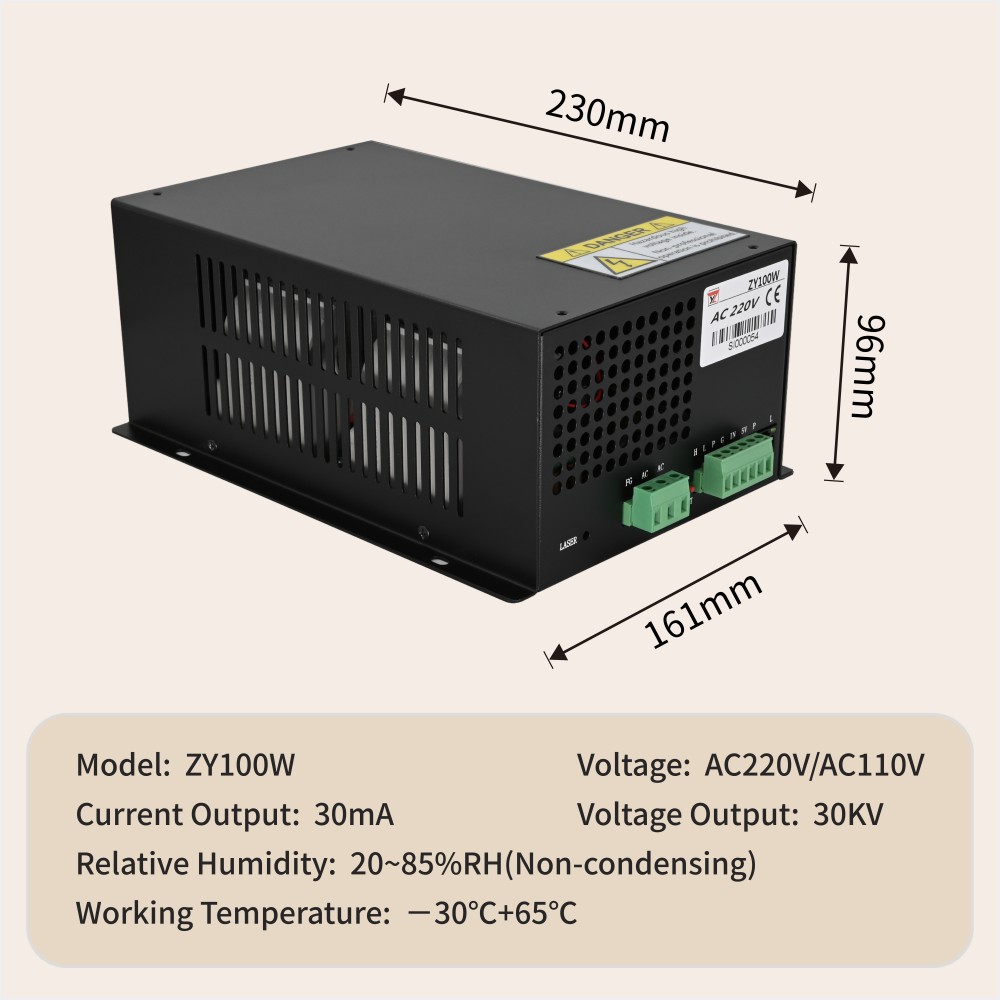

Saída máxima de 30kV e 30mA
A tensão de saída máxima confirmada é 30kV e a corrente de saída máxima confirmada é 30mA.
A corrente máxima da fonte de alimentação não é necessariamente a corrente operacional contínua correta para cada tubo laser. Siga o limite de corrente especificado pelo fabricante do tubo laser.
Opções de entrada AC110V ou AC220V
As versões AC110V e AC220V estão disponíveis para diferentes mercados e configurações de máquinas.
Estas devem ser tratadas como versões de entrada separadas, a menos que a etiqueta na unidade fornecida indique claramente o contrário. Especifique a tensão de entrada necessária ao solicitar um orçamento.

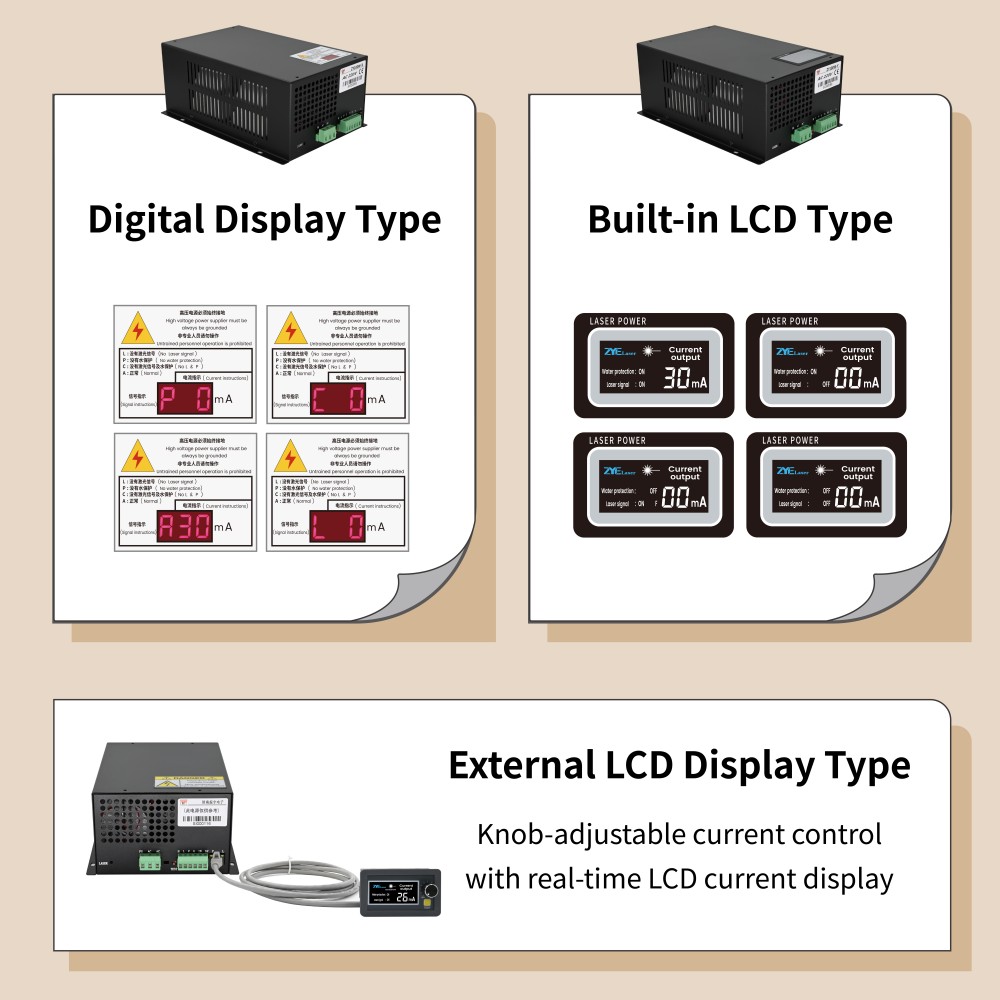

Configurações opcionais de exibição atual
As configurações de exibição disponíveis incluem:
- Exibição digital atual
- LCD integrado
- Controlador LCD externo
- Configuração padrão sem display
A configuração exata deve ser confirmada antes de fazer o pedido.
Controlador de corrente LCD externo
O controlador LCD externo opcional fornece exibição da corrente operacional em tempo real e ajuste da corrente rotativa. Pode ser instalado em uma posição de fácil observação e ajuste pelo operador da máquina.
Múltiplas entradas de disparo de laser
A fonte de alimentação fornece entradas de disparo de laser ativo baixo e ativo alto para sistemas de controle de máquina compatíveis.
Controle de energia 0–5 V
Um sinal de controle de 0–5 V pode ser usado para ajustar a saída de potência do laser por meio de um controlador compatível.
Entrada de proteção de água
É fornecida uma entrada de proteção de água ativa-baixa e eficaz no solo. Quando conectado corretamente ao circuito de proteção da máquina, ajuda a evitar a operação do laser sem o sinal de proteção necessário.
Função de teste de fonte de alimentação
O interruptor de teste frontal pode ajudar técnicos qualificados a verificar se a fonte de alimentação está funcionando durante o diagnóstico de falhas.
Só deve ser utilizado após verificação do aterramento, circulação da água de resfriamento, tubo laser, conexão de alta tensão e fiação de controle.

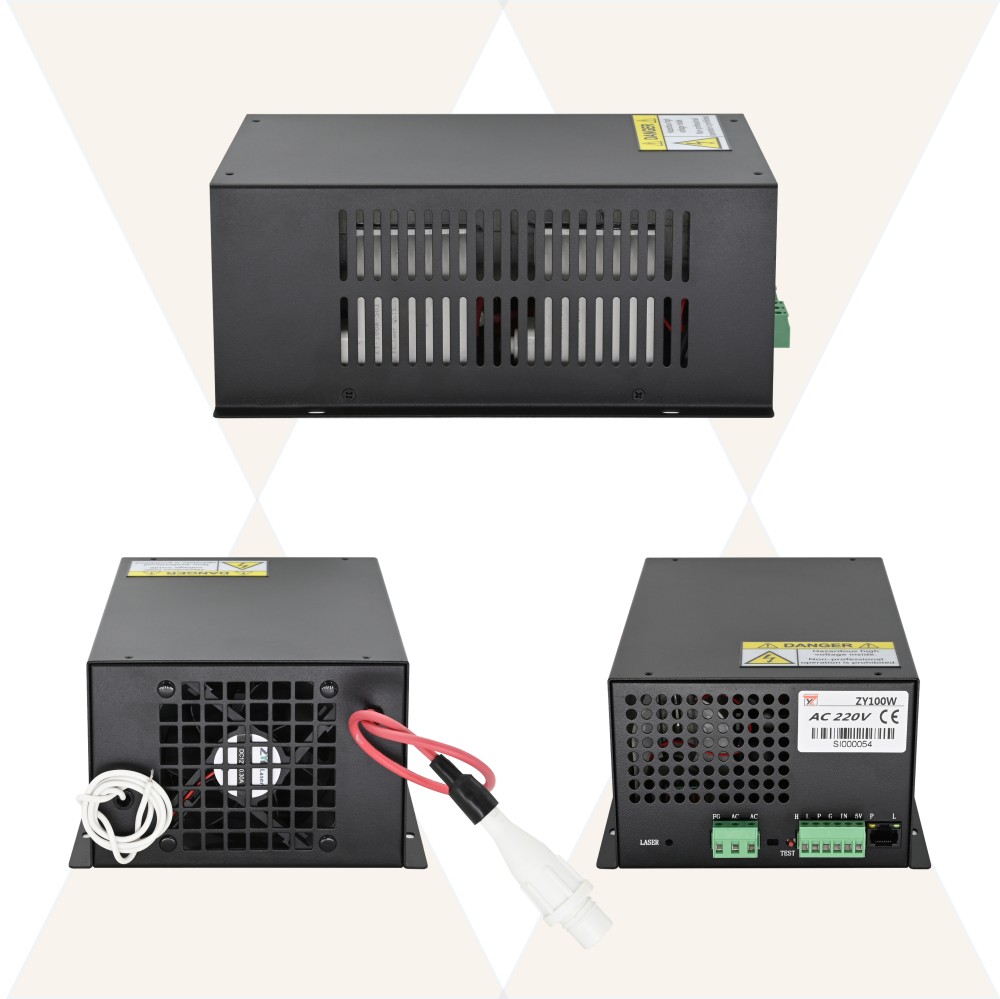

Conexão removível de alta tensão
A saída traseira de alta tensão utiliza uma conexão de extensão removível. O conector deve estar totalmente apertado e devidamente isolado antes de o equipamento ser energizado.
Resfriamento por Ventilador
O ZY100W usa resfriamento por ventilador. Deve ser mantido espaço de ventilação suficiente ao redor da fonte de alimentação durante a instalação.
Terminais e conexões de controle

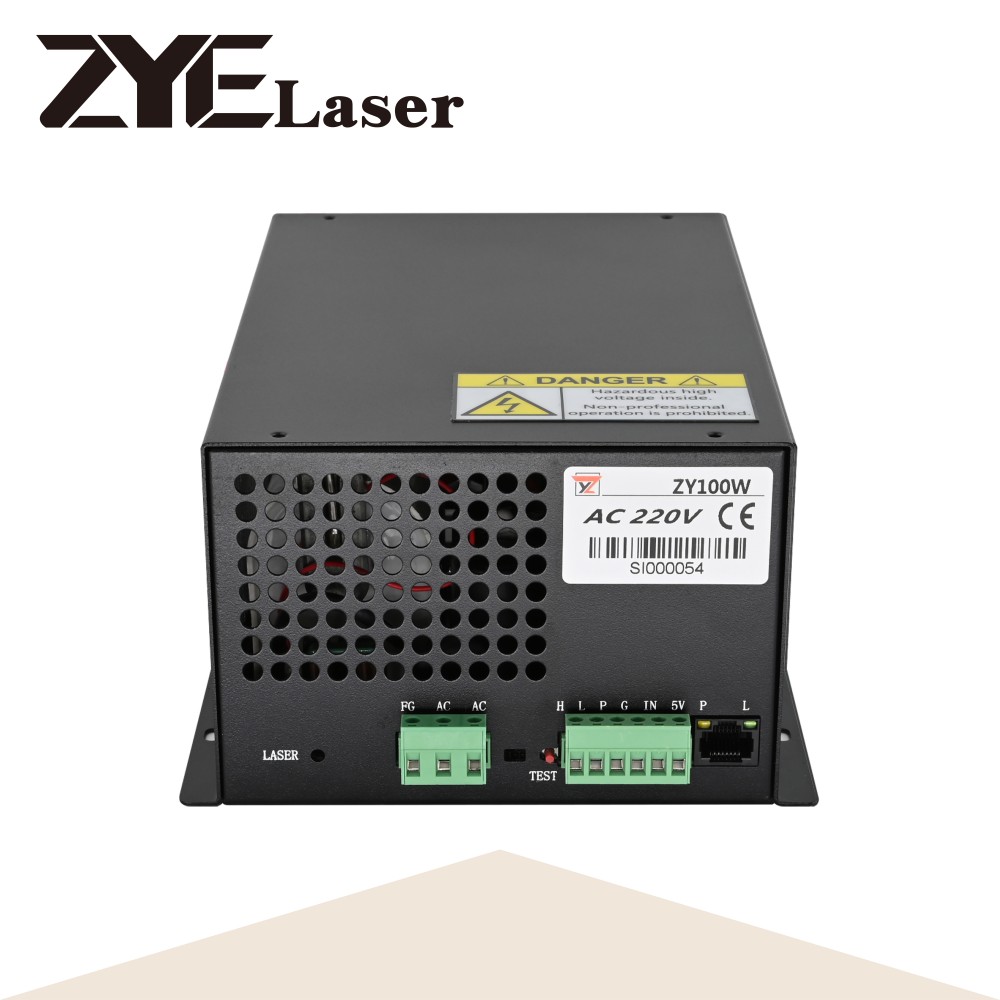

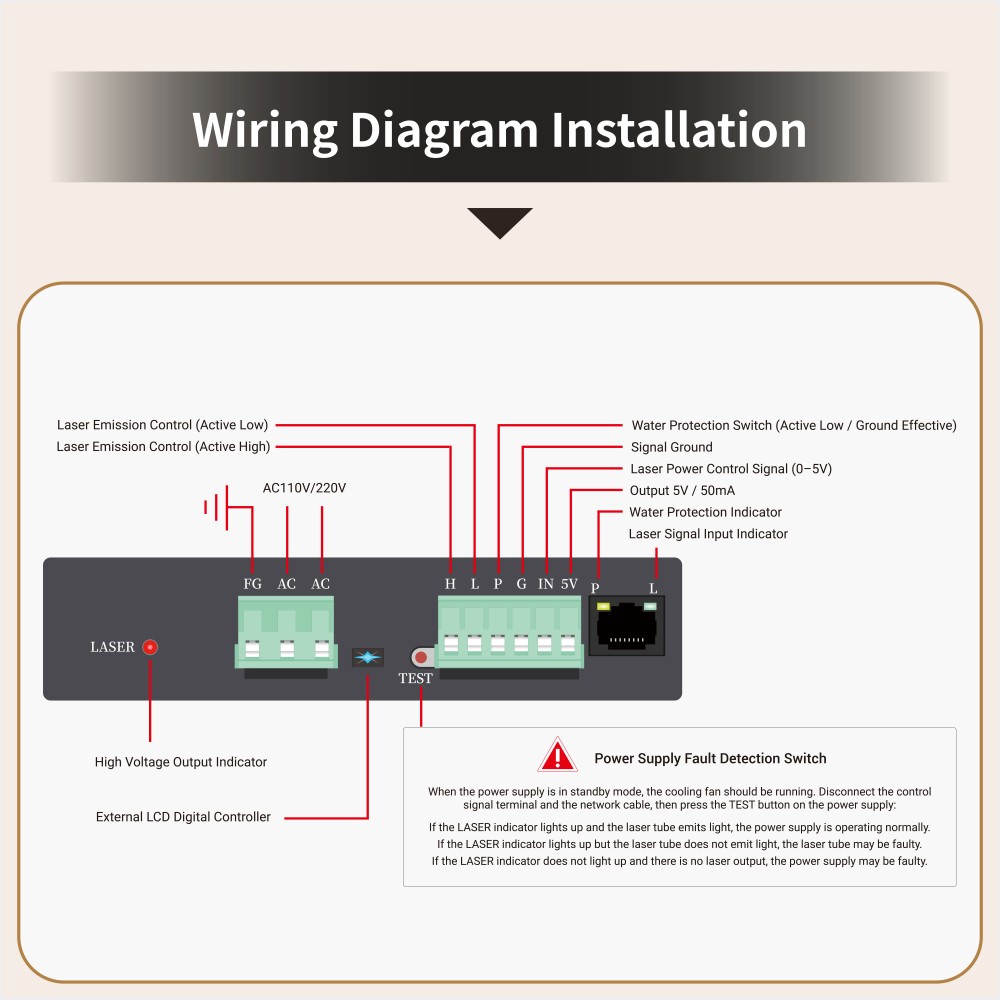

A interface de controle frontal mostrada no diagrama do produto inclui as seguintes funções:
| Terminal/Connection |
Function |
| FG |
Protective ground |
| AC / AC |
AC input |
| H |
Active-high laser trigger |
| L |
Active-low laser trigger |
| P |
Water-protection input |
| G |
Signal ground |
| IN |
Laser power control signal |
| 5V |
5V output |
| Display Port |
External LCD controller connection |
| TEST |
Power-supply test switch |
As marcações dos terminais devem ser verificadas na unidade real antes da fiação. Não transfira os fios apenas de acordo com a posição do conector porque diferentes modelos de fontes de alimentação podem usar definições diferentes.
Aplicações Típicas
O ZY100W pode ser usado em equipamentos compatíveis como:
- Máquinas de gravação a laser CO₂ de 100 W
- Máquinas de corte a laser CO₂ de 100 W
- Equipamento de corte e gravação em acrílico
- Máquinas de gravação e corte em madeira
- Equipamento de processamento de couro e tecido
- Máquinas de produção de publicidade e sinalização
- Fabricação de máquinas a laser CO₂
- Reparação de equipamento laser e substituição de PSU
O desempenho real de corte e gravação também depende do tubo laser, dos componentes ópticos, do sistema de refrigeração, do material e das configurações da máquina.
Notas de instalação e segurança
O ZY100W gera alta tensão perigosa. A instalação, a fiação, os testes e a manutenção devem ser realizados por pessoal qualificado e familiarizado com equipamentos a laser CO₂.
Antes da instalação:
Desconecte a máquina da alimentação CA.
Permita que a energia elétrica armazenada seja descarregada.
Verifique a tensão de entrada CA.
Conecte o aterramento de proteção com segurança.
Verifique cada definição de terminal.
Confirme se o conector de alta tensão está totalmente apertado.
Mantenha a conexão de alta tensão devidamente isolada.
Verifique a circulação de água do tubo laser.
Mantenha espaço suficiente ao redor do ventilador de resfriamento.
Mantenha a fonte de alimentação longe de água, detritos condutores e poeira excessiva.
Nunca toque no ânodo do tubo laser ou na conexão de alta tensão enquanto estiver energizado.
Se o laser não disparar, evite testes repetidos. Verifique sistematicamente a entrada CA, o aterramento, o circuito de proteção contra água, o sinal do controlador, a fiação, o tubo laser e a fonte de alimentação.
Por que escolher a eletrônica Jinan Zhenyu
(
ZYE Laser ) desenvolve e fornece fontes de alimentação a laser de alta tensão para equipamentos a laser CO₂ e aplicações industriais relacionadas.
Para a seleção do modelo ZY100W, os clientes podem fornecer a classificação do tubo laser, etiqueta antiga da fonte de alimentação, tensão de entrada necessária, fotos da fiação e dimensões de instalação para verificação da configuração.
As opções disponíveis de tensão de entrada e exibição de corrente devem ser confirmadas na cotação ou nos documentos do pedido.
Perguntas frequentes
Para que tipo de tubo laser o ZY100W foi projetado?
O ZY100W foi projetado para sistemas de tubo laser CO₂ de vidro de 100 W compatíveis. A tensão do tubo, a corrente de trabalho permitida e os requisitos de conexão devem ser confirmados antes da instalação.
Qual é a saída máxima do ZY100W?
A tensão máxima de saída confirmada é 30kV e a corrente máxima de saída é 30mA.
Uma unidade pode operar em AC110V e AC220V?
AC110V e AC220V são opções de entrada disponíveis. Eles devem ser tratados como versões diferentes, a menos que o rótulo do produto indique claramente o contrário.
O ZY100W inclui um display atual?
Estão disponíveis configurações de display digital, LCD integrado e LCD externo. Confirme a versão necessária antes de fazer o pedido.
O que o controlador LCD externo faz?
Ele exibe a corrente operacional em tempo real e fornece ajuste de corrente rotativa. Sua conexão e compatibilidade deverão ser confirmadas para a configuração selecionada.
Ela pode substituir outra fonte de alimentação a laser CO₂ de 100 W?
Possivelmente, mas a potência por si só não é suficiente. Verifique a tensão de entrada, classificação de saída, sinais de controle, entrada de proteção, fiação, dimensões e conexão de alta tensão.
30mA é a corrente contínua recomendada para cada tubo de 100W?
Não. É a corrente máxima de saída da fonte de alimentação. O limite de corrente operacional especificado pelo fabricante do tubo laser deve ser seguido.
Precisa confirmar se o ZY100W se adapta à sua máquina?
Por favor, envie:
Potência do tubo laser e foto da etiqueta
Modelo e etiqueta antigos da fonte de alimentação
Tensão de entrada CA necessária
Fotos do terminal de fiação
Modelo ou foto do controlador
Dimensões de instalação
Configuração de exibição necessária
A Jinan Zhenyu Electronics verificará a configuração ZY100W disponível de acordo com as informações fornecidas.
